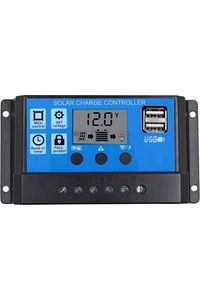

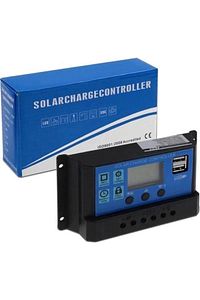

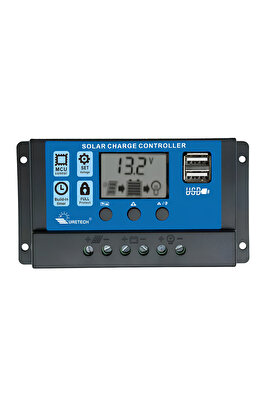

10A SOLAR ŞARJ KONTROL CİHAZI TÜRKÇE KULLANIM KLAVUZU İLE BİRLİKTE GELMEKTEDİR !!! Özellikler: Güneş kontrolörü, Evlerde ve Kırsal alan elektrifikasyon pazarının ihtiyaçlarını karşılamak için özel olarak tasarlanmıştır.

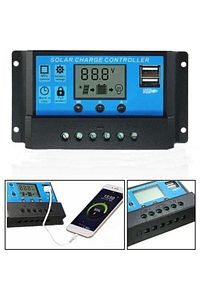

2 USB Şarj portu:5V 3A Çalışma Sıcaklığı: -35 ° C ile + 60 ° C Kendiliğinden Kendi Tüketimi: 10mA Şamandıra Şarjı:13V (varsayılan veya ayarlanabilir) Deşarj durması:10.7V (varsayılan veya ayarlanabilir) Deşarj tekrar12.6 V (varsayılan veya ayarlanabilir) Boyut:133x70x32mm LCD ekran Ev, kırsal alan, sanayi, ticari vb.

için uygundur.

Şarj Cihazına öncelikle aküden gelen kablo bağlantılarını yapınız! İlk önce akü bağlantısının yapılması gerekmektedir.

Aksi halde cihazınız aküyü tanımaz, şarj etmez veya kontrolsüz şarj uygulayabilir.

Solar Panel Sistemlerindeki uygunluk 12 V kurşun-asit-jel akü için, 21 V Max giriş gerilimi 24 V kurşun-asit-akü için, 42 V Max giriş gerilimi Bu şarj kontrol devresinin kabul edebileceği Max Panel Watt değeri 12V'luk paneller için 390W, 24V'luk paneller için 780W'tır.

Ancak

Akü şarjı esnasında aşırı ısınma yapmaması için

12V aküler için2 adet 150W panel veya 3 adet 100W'lık paneldenfazla bağlamayınız! 24V aküler için2 adet 250W paneldenfazla bağlamayınız! 12V akü şarjı için 24V'luk panel, 24V'luk akü şarjı için 12V'luk panel bağlamayınız! Lcd Ekran Üzerinde B01, B02 ve B03 Akü Tipleri İçin Seçeneğe Menü Tuşundan gelerek Menü Tuşuna 5sn süre ile basınız.

B01, B02 veya B03 yanıp sönecektir.

+Yukarı -Aşağı tuşları ile şarj edeceğiniz akü tipi için B01, B02, veya B03 seçilerek menü tuşuna 5sn kadar sabitlenene kadar basılı tutulur.

B01 Kapalı bakımsız denilen Kurşun Aküleri, B02 Jel aküleri, B03 ise asit/oto aküleri içindir.

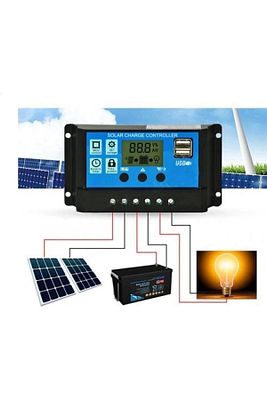

1. işlem

Cihaza öncelikle aküden gelen kablo bağlantısını yapın.

Bağlantılar gevşek bırakılmamalı sıkıca yapılmalı.

Akü tipinize göre B01, B02 ve B03 seçeneklerinden uygun olanını seçerek akünüzü şarja hazır hale getirin.

2. işlem

Solar Panel sisteminizden gelen kablo bağlantısını Yapın.

3. işlem

İnverter kullanımında enerjiyi akü kutup başlarından alınız.

Düşük amper(2-3A gibi 50W kadar) doğrudan DC 12V gerilimle çalışan cihazlarınız/aydınlatmalarınız için solar cihaz enerji çıkış bölgesini kulanabilirsiniz.

Cihazın enerji çıkış bölgesine inverteri bağlamayınız!
