BAS

AÇ (12/24 Volt) Kapınızda halihazırda 12 volt ilâ 24 volt arası cereyan varsa bu ürünü kullanmanızı tavsiye ederiz

Kapı dilinin yaylı bir mekanizmayla çalıştığı standart kapılar için tasarlanmıştır

Kapı otomatiğine basıldığında, kısa süreli olarak kilidin yaylı dilini iter, ileride tutar ve kapının açılmasına izin verir

Süre bittiğinde (yaklaşık 5 saniye) dili ileride tutmak için uyguladığı kuvveti keser

Böylece yaylı kapı dili tekrar yuvasına girer ve kapı yeniden güvenli hale gelir

Ürünün uygulandığı kapıda problemsiz çalışması için montajının ve elektriksel bağlantılarının doğru yapılması gerekir

BAS

AÇ, kapı otomatiğine basıldığında kilidin yaylı dilini ileri iter ve orada 5 saniye boyunca tutar

Sürenin sonunda enerji kesilir ve kilidin yaylı dili tekrar yuvaya girer

Patentli olan bu özelliği sayesinde, diğer otomatik kapıların aksine kapının açılıp tekrar kurulması gerekmeden kapı tekrar kilitlenir

BAS

AÇ’ın gövde sacının kalınlığı 3 mm olup, paslanmaz sacdan ve yekpare üretilmiştir

Böylece ürünümüz, muadillerine kıyasla çok daha sağlam ve güvenilirdir

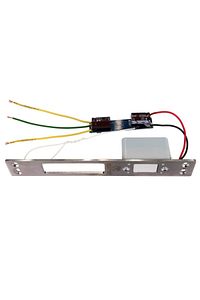

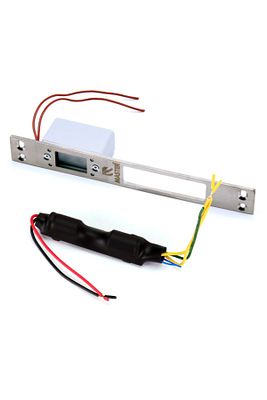

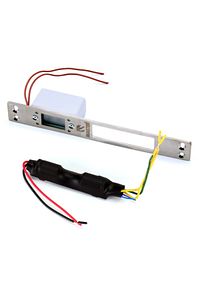

BAS

AÇ, elektronik kontrol ünitesi ile BAS

AÇ kilit karşılığından oluşur

Elektronik kontrol ünitesi, 12

30 volt arası (DC

AC) doğru ya da alternatif ile çalışır

Dolayısıyla, 220 volt cereyana ihtiyaç duymadan kapı zilinden bile alınabilecek 12 volt ile 30 volt arası cereyanla çalıştırılmalıdır

Kontrol ünitesi, kapı profili içerisine veya civarında uygun olan herhangi bir yere yerleştirilebilir

Yerleştirilen yer kapıdan max

20 metreye kadar uzak olabilir

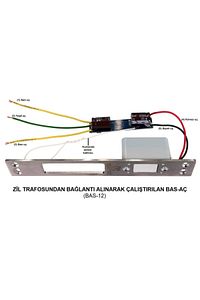

Bağlantı uçları aşağıdaki şekilde gösterilmiştir: MSL BAS

AÇ Bağlantı Uçları: Sarı uçlar (1 ve 3) : Ünitenin 12

30 volt (AC/DC) besleme uçları

Yeşil uç (2) : Ünitenin Beyaz uçlarının herhangi biriyle anahtarlama yaptırılır

Kırmızı ve Siyah uçlar (4 ve 5) : Doğrudan BAS

AÇ’a bağlanır

Not: Sarı uçlara (+/

) doğru akım verildiğinde Yeşil ucun anahtarlaması (2 no’lu kablo) “+” uçtan yapılmalıdır
